一.產品介紹：
二 .主要技術參數指標（該性能指標可在設備外部環境溫度為+5~+35℃測定）：

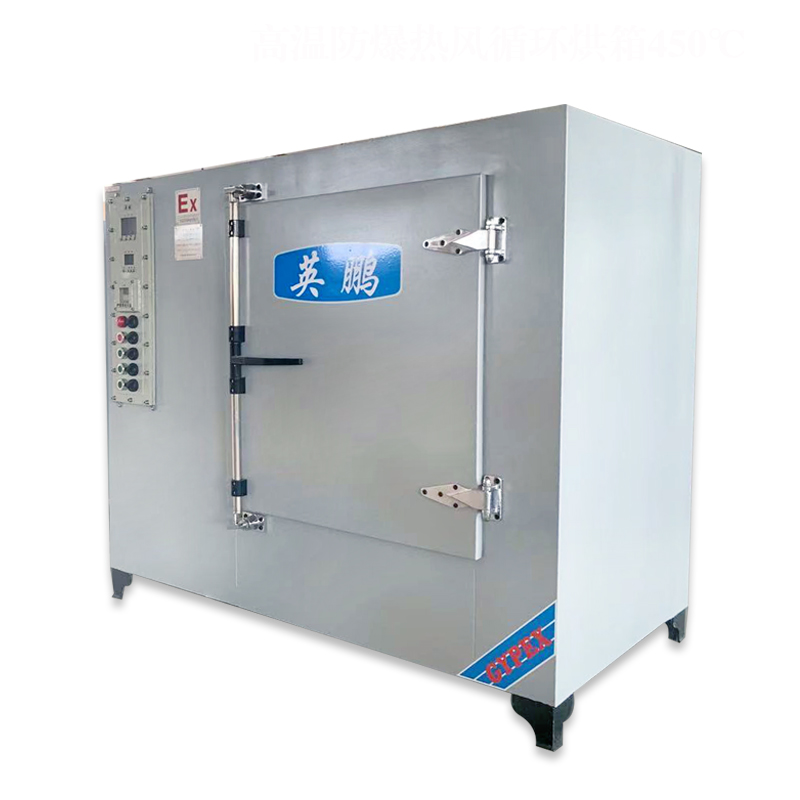

1. 設備名稱：熱風循環防爆干燥箱
設備名稱：英鵬防爆干燥箱
電器控制箱位置：左側背包
設備型號：BYP-070GX-280
工作溫度范圍：RT~450℃
使用電壓：380V/50HZ
客戶使用情況：產品測試
加熱功率：12KW/分1組加熱控制
控溫精度/分辨率：±1℃
鼓風功率：370W/380/50HZ*1
溫度均勻性：℃:±2%℃（空載恒溫狀態下）
1.規格尺寸：
1-1設備內部尺寸（深*寬*高mm）：550*680*750
1-2設備外部尺寸（深*寬*高mm）：750*1040*1180 以實際尺寸為準
2.設備制作材料及方式：（設備使用Q235材質均經過防銹處理。）
2-1設備組成部分：箱體、風道、進氣、排氣、發熱元件、循環風機、電控系統等
2-2設備外殼材料：Q235冷鋼板，鈑金折彎、鉚釘、電焊及二氧保護焊、拼接而成。表面噴漆處理
2-3設備外殼框架：5#角鋼（武鋼）
2-4設備內膽材料：采用SUS304不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（太鋼）
2-5設備內部框架：采用5#角鐵、5#槽鋼~6#槽鋼鋼焊接而成（武鋼）
2-7設備底部框架：采用5#角鐵、5#槽鋼~6#槽鋼鋼焊接而成（武鋼）
2-8設備底部：安裝4個鐵腳作為設備的支撐
三. 設備保溫材料及相關標準：
3-1保溫材料：填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。
3-2保溫厚度：各部位按照爐外溫升及節能考慮設計厚度160mm。
3-3導熱系數：導熱系數為0.0048 ∧m/℃
3-4表面溫升：按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃.過橋部位溫度偏高點。
3-5防爆烘箱用于國防、石油、化工、制藥、倉儲等危險爆炸性化學品存在的場所。
四. 涂裝處理方式及材料、顏色：
4-1處理方式：設備都經過拋光、防銹處理。
4-2涂裝材料：都使用符合國家規定環保涂裝材料
4-3涂裝材料：建議使用銀灰色，如有特殊需要請?zhí)峁┥ň幪?hào)或顏色。
五. 設備門結構與制作方式：

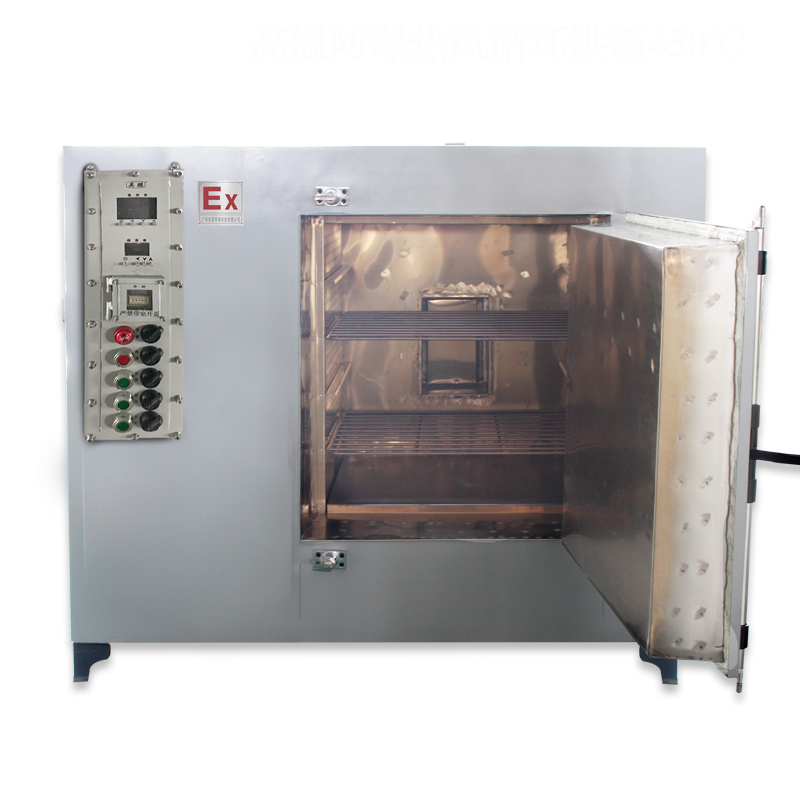

5-1開門結構：單開門
5-2開門方式：從左往右開啟。
5-3制作方式：
1.?門鎖采用杠桿式拉手。
2.?大門鉸鏈上下2套。
3. ?門面板及門框：Q235￡冷鋼板經防銹處理后并接而成。
4. ?門底板：采用SUS304不銹鋼板折彎、拼接、焊接、磨光處理。
5. ?門內骨架：Q235￡槽鋼、角鋼、方管等型鋼防銹處理后焊接而成
6. ?門保溫：高密度優質硅酸鋁棉保溫棉充填而成。
7. ?門邊采用硅酸鋁棉條作為密封，綠色環保
六.進氣及排氣系統位置：
6-1進氣口：軸孔進氣，位于設備頂部。
6-2排氣口（手動調節）：1個孔徑60mm,并安裝手動調節排氣閥，位于設備頂部。
6-4循環系統：
1.?送風方式:強制對流水平循環送風.
2. ?風機功率:370W380V/50HZ*1
七.加熱系統及升溫時間:
7-1加熱元件:采用覆套式無塵化不銹鋼U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率2KW/件共計6件 ?？傆?jì)12KW，分1組加熱控制。連續使用壽命可達2萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。
7-2數量:6根
7-3安裝位置:位于設備側部風道內
7-4 升溫速率：每分鐘升5-8度
八.工作室配置：
8-1配置隔板:工作室內部采用隔板，隔板采用不銹鋼板沖孔，鈑金折彎。
8-2隔板分層：工作室內部分2層。
8-3隔板承重：8-3隔板承重
9.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V
9-1.溫度控制器：主控采用定值控溫LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。
9-2.測溫裝置:二支K型溫度傳感裝置，測溫精確±1%FS。
9-3.時間設定裝置：HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度時即開始計時，當時間到達所設定范圍后即切斷加熱電源。
9-4.聲光報警裝置:APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。
9-5.開關及指示燈:采用翹板式開關,操作方便,簡單.
9-6.斷路器啟動:帶漏電保護的斷路器啟動，有效保護所有電器元件。
9-7.負載輸出:接觸器+SSR固態輸出, 采用SSR模塊。實現精細PID調節控溫。（覆蓋傳統過零觸發時帶來的電流瞬間沖擊大。控制波動大等影響，可使輸出電壓平穩線性變化，根據溫度的誤差大小自動調整輸出功率大小，使得設備內部溫度更穩定，性能更卓越。）有效的保護電器元器件，使之增加其壽命
9-8.接觸器：采用（全國品牌正泰接觸器）
9-9.二級機械保護:符合消防之規范
9-10.其它保護:過載保護,過流保護,缺相保護 ,超溫保護等
十.主要電器品牌:
本公司所配置電氣均符合國家標準，采購渠道正規。
序號1：品名：溫控儀表 規格型號：92*92 數量：1 品牌：廈門宇電
序號2：品名：超溫保護 規格型號：72*72 數量：1 品牌：正泰
序號3：品名：熱電偶 規格型號：K性 數量：2 品牌：臺灣WELL
序號4：品名：熱過載 規格型號：FX2N-16EX-ES/UL 數量：1 品牌：正泰
序號5：品名：斷路器 規格型號：4P\40A 數量：1 品牌：正泰
序號6：品名：加熱接觸器 規格型號：GMC-1810 數量：1 品牌：正泰
序號7：品名：鼓風接觸器 規格型號：GMC-0910 數量：1 品牌：正泰
序號8：品名：加熱裝置 規格型號：U型管 數量：6 品牌：得克
序號9：品名：中間繼電器 規格型號：MY2N-J 數量：1 品牌：歐姆龍
序號10：品名：固態繼電器 規格型號：60A 數量：1 品牌：臺灣臺矽
序號11：品名：時間繼電器 規格型號：YW1BV4E11R 數量：1 品牌：歐姆龍
序號12：品名：警報器 規格型號：Ui600V1th10AYW1L-MF2E20Q4Y 數量：1 品牌：正泰
序號14：品名：開關及指示燈 規格型號：啟動，停止（RL/GL) 數量：6 品牌：天逸
序號15：品名：電線電纜 規格型號：一套 數量：1 品牌：local
