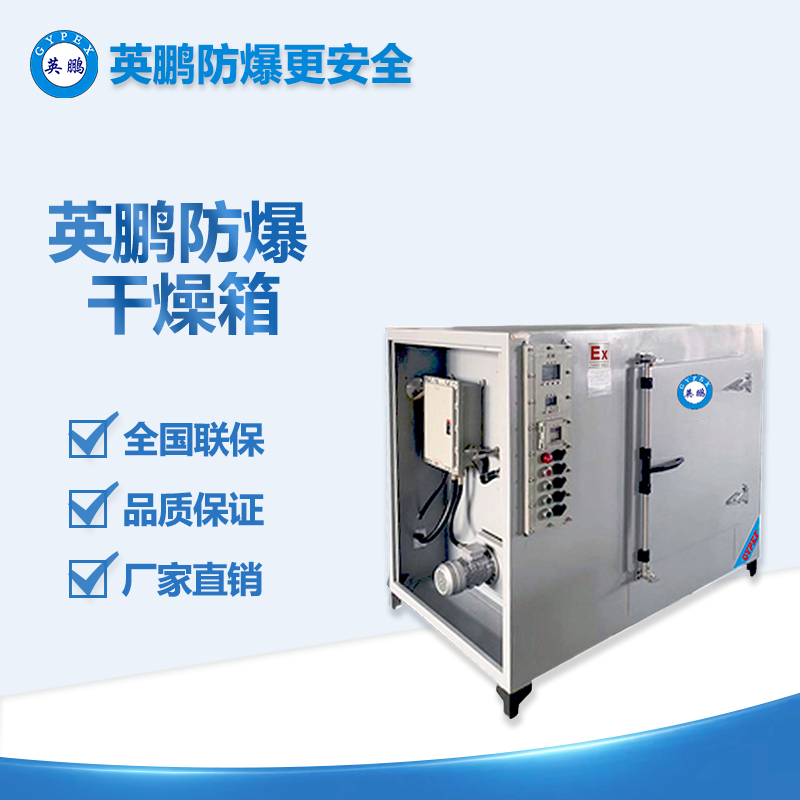

設備名稱： | 英鵬防爆干燥箱 | 電器控制箱位置 | 左側背包 |
設備型號： | BYP-070GX-280 | 工作溫度范圍：℃ | RT~500℃ |
使用電壓： | 380V/50HZ | 客戶使用情況 | 產品測試 |
加熱功率： | 12KW/分1組加熱控制 | 控溫精度/分辨率：℃ | ±1℃ |
鼓風功率： | 370W/380/50HZ*1 | 溫度均勻性：℃ | ±2%℃（空載恒溫狀態下） |
1. 規格尺寸： |
1-1設備內部尺寸： | 550*680*750 | （深*寬*高）單位：mm |
1-2設備外部尺寸： | 830*1120*1270 以實際尺寸為準此尺寸不包含控制柜及電機高度 | （深*寬*高）單位：mm |
2. 設備制作材料及方式：（設備使用Q235材質均經過防銹處理。） |
2-1設備組成部分： | 箱體、風道、進氣、排氣、發熱元件、循環風機、電控系統等 |
2-2設備外殼材料： | Q2351.2mm冷鋼板，鈑金折彎、鉚釘、電焊及二氧保護焊、拼接而成。表面噴漆處理 |
2-3設備外殼框架： | 5#角鋼及槽鋼固定（武鋼） |
2-4設備內膽材料： | 采用SUS304不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（太鋼） |
2-5設備內部框架： | 采用5#角鐵、5#槽鋼~6#槽鋼鋼焊接而成（武鋼） |
2-7設備底部框架： | 采用5#角鐵、5#槽鋼~6#槽鋼鋼焊接而成（武鋼） |
2-8設備底部 | 安裝4個鐵腳作為設備的支撐 |
3. 設備保溫材料及相關標準： |
3-1保溫材料 | 填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。 |
3-2保溫厚度 | 各部位按照爐外溫升及節能考慮設計厚度200mm。 |
3-3導熱系數： | 導熱系數為0.0048 ∧m/℃ |
3-4表面溫升： | 按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃.過橋部位溫度偏高點。 |
4. 涂裝處理方式及材料、顏色： |
4-1處理方式： | 設備都經過拋光、防銹處理。 |
4-2涂裝材料： | 都使用符合國家規定環保涂裝材料 |
4-3涂裝材料： | 建議使用銀灰色，如有特殊需要請?zhí)峁┥ň幪?hào)或顏色。 |
5. 設備門結構與制作方式： |
5-1開門結構： | 單開門 |
5-2開門方式： | 從左往右開啟。 |
5-3制作方式： | 1.?門鎖采用杠桿式拉手。 2.?大門鉸鏈上下2套。 3. ?門面板及門框：Q235￡冷鋼板經防銹處理后并接而成。 4. ?門底板：采用SUS不銹鋼板折彎、拼接、焊接、磨光處理。 5. ?門內骨架：Q235￡槽鋼、角鋼、方管等型鋼防銹處理后焊接而成 6. ?門保溫：高密度優質硅酸鋁棉保溫棉充填而成。 7. ?門邊采用硅酸鋁棉條作為密封，綠色環保 |
6.進氣及排氣系統位置： |
6-1進氣口 | 軸孔進氣，位于設備頂部。 |
6-2排氣口（手動調節） | 1個孔徑60mm,并安裝手動調節排氣閥，位于設備頂部。 |
6-4循環系統： | 1.?送風方式:強制對流水平循環送風. 2. ?風機功率:370W380V/50HZ*1 |
7.加熱系統及升溫時間: |
7-1加熱元件: | 采用覆套式無塵化不銹鋼U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率2KW/件共計6件 ?？傆?jì)12KW，分1組加熱控制。連續使用壽命可達2萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。 |
7-2數量: | 6根 |
7-3安裝位置: | 位于設備側部風道內 |
7-4 升溫速率 | 每分鐘升3-5度 |
8.工作室配置 |
8-1配置隔板: | 工作室內部采用隔板，隔板采用不銹鋼板沖孔，鈑金折彎。 |
8-2隔板分層 | 工作室內部分2層。 |
8-3隔板承重 | 每層隔板承重30公斤 |
9.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V |
9-1.溫度控制器 | 主控采用定值控溫LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。 |
9-2.測溫裝置: | 二支K型溫度傳感裝置，測溫精確±1%FS。 |
9-3.時間設定裝置： | HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度 時即開始計時，當時間到達所設定范圍后即切斷加熱電源。 |
9-4.聲光報警裝置: | APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。 |
9-5.開關及指示燈: | 采用翹板式開關,操作方便,簡單. |
9-6.斷路器啟動: | 帶漏電保護的斷路器啟動，有效保護所有電器元件。 |
9-7.負載輸出: | 接觸器+SSR固態輸出, 采用SSR模塊。實現精細PID調節控溫。（覆蓋傳統過零觸發時帶來的電流瞬間沖擊大。控制波動大等影響，可使輸出電壓平穩線性變化，根據溫度的誤差大小自動調整輸出功 率大小，使得設備內部溫度更穩定，性能更卓越。）有效的保護電器元器件，使之增加其壽命 |
9-8.接觸器 | 采用（全國品牌正泰接觸器） |
9-9.二級機械保護: | 符合消防之規范 |
9-10.其它保護: | 過載保護,過流保護,缺相保護 ,超溫保護等 |
10主要電器品牌: 本公司所配置電氣均符合國家標準，采購渠道正規。 |
序號 | 品名 | 規格型號 | 數量 | 品牌 |
|
1 | 溫控儀表 | 92*92 | 1 | 廈門宇電 |
|
2 | 超溫保護 | 72*72 | 1 | 正泰 |
|
3 | 熱電偶 | K性 | 2 | 臺灣WELL |
|
4 | 熱過載 | FX2N-16EX-ES/UL | 1 | 正泰 |
|
5 | 斷路器 | 4P\40A | 1 | 正泰 |
|
6 | 加熱接觸器 | GMC-2510 | 1 | 正泰 |
|
7 | 鼓風接觸器 | GMC-0910 | 1 | 正泰 |
|
8 | 加熱裝置 | U型管 | 6 | 得克 |
|
9 | 中間繼電器 | MY2N-J | 1 | 歐姆龍 |
|
10 | 固態繼電器 | 60A | 1 | 臺灣臺矽 |
|
11 | 時間繼電器 | YW1BV4E11R | 1 | 歐姆龍 |
|
12 | 警報器 | Ui600V1th10AYW1L-MF2E20Q4Y | 1 | 正泰 |
|
14 | 開關及指示燈 | 啟動，停止（RL/GL) | 6 | 天逸 |
|
15 | 電線電纜 | 一套 | 1 | local |
|
