一、技術參數：
| 參數 Specivfications | 單位Unit | 技術指標Technique data |
| 額定載荷 | Rated capacity | kg | 5、10、20、30、50、100...20000 |
| 輸出靈敏度 | Output sensitivity | mV/v | 2.0±10% |
| 非線性 | Non-linearity | %F.S | ≤±0.02 |
| 滯后 | Hystersis | %F.S | ≤±0.02 |
| 重復性 | Repeatability | %F.S | ≤±0.02 |
| 蠕變 | Creep | %F.S/30min | ±0.03 |
| 溫度靈敏度漂移 | Temperature sensitivity drift | %F.S/10°C | ±0.02 |
| 零點溫度漂移 | Zero point temperature drift | %F.S/10°C | ±0.02 |
| 零點輸出 | Zero output | %F.S | <±1 |
| 輸入阻抗 | Input resistance | Ω | 380±10 |
| 輸出阻抗 | Output resistance | Ω | 350±3 |
| 絕緣阻抗 | lnsulation resistance | MΩ | ≥5000 |
| 工作溫度范圍 | perating temperature | °C | -20~60 |
| 安全過載 | Safe overload | %F.S | 150 |
| 極限過載 | Ultimate overload | %F.S | 300 |
| 推薦工作電壓 | Recommended excitation voltage | VDc | 5~12 |
| 最大工作電壓 | Maximum excitation voltage | VDc | 15 |
| 材質 | material | 合金鋼Alloy steel |
| 防護等級 | IP protection | IP65 |
| 備注 | Note | 可提供標準變送器模塊NS-A002/A003，輸出信號為4~20mA，O~5V,
0~10V，0~5V，O~±10V，Profibus，Modbus，CANOpen RS485可選 |
量程
|
尺寸 | A | B | c | M |
| 5~50 | 64 | 51 | 12.7 | M8×1.25 |
| 100~700 | 76 | 51 | 19.1 | M12×1.75 |
| 1~1.5t | 76 | 51 | 25.4 | M12×1.75 |
| 2~5t | 108 | 76 | 25.4 | M20×2.5 |
| 7.5~10t | 178 | 127 | 51 | M30×3.5 |
| 20t | 188 | 140 | 60 | M36×3.0 |
二、產品特點：

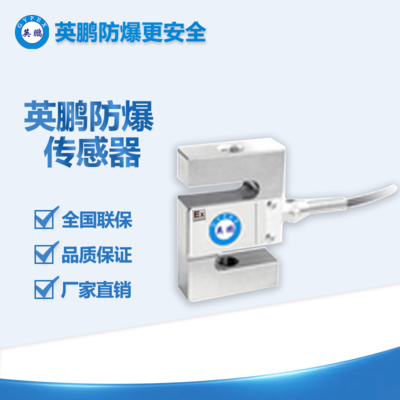

EXBZ-100T/WL1系列傳感器采用 S 型剪切結構；
具測量精度高、使用方便等特點；
廣泛用于各種電子汽車衡、單軌吊稱、料斗稱等。
