品牌 ：英鵬
適用場所：石油，石化，化工 ，電力 工廠，工業等、
一.主要參數：

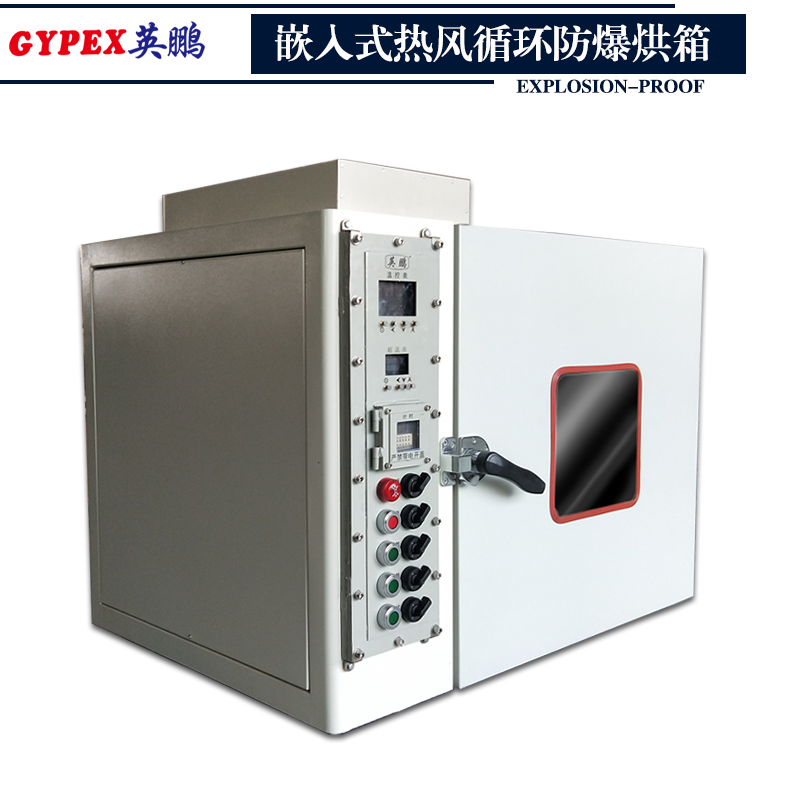

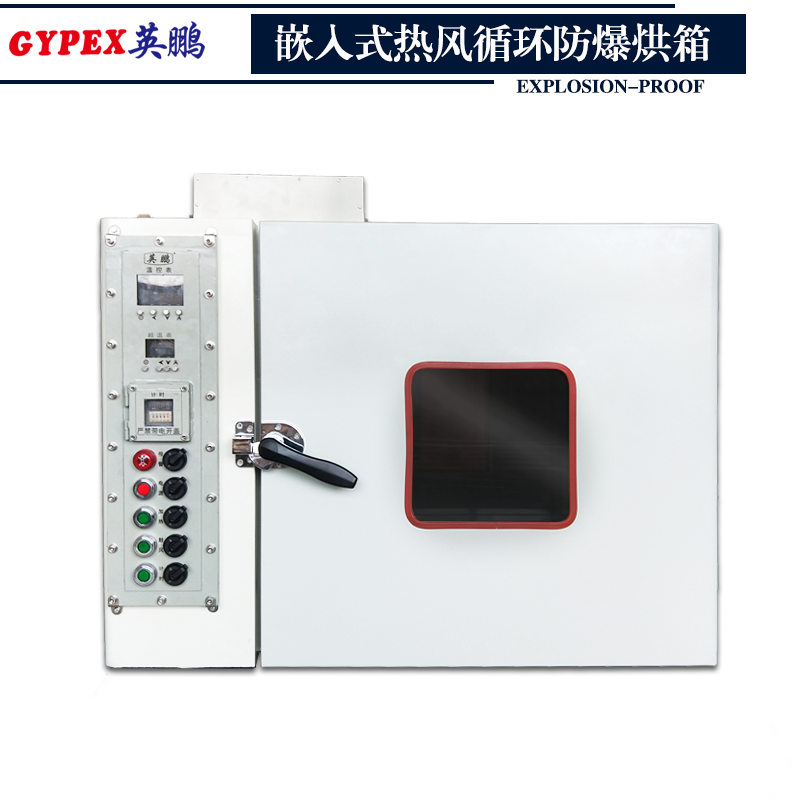

設備名稱：熱風循環防爆干燥箱
電器控制箱位置：嵌入式
設備型號：BYP-070GX
工作溫度范圍：RT~250℃
使用電壓：220V/50HZ
客戶使用情況：產品測試
加熱功率：3.6KW/分1組加熱控制
控溫精度/分辨率：±1℃
鼓風功率：40W/220V*1
溫度均勻性：±3℃%(空載恒溫狀態下)
二. 規格尺寸：
1-1設備內部尺寸（深*寬*高mm）：450*550*550
1-2設備外部尺寸（深*寬*高mm）：650*1150*830實物為標準
三. 設備制作材料及方式：
（設備使用Q235材質均經過防銹處理。）
2-1設備組成部分：箱體、風道、進氣、排氣、發熱元件、防爆循環風機、防爆電控系統等
2-2設備外殼材料：Q235冷鋼板，鈑金折彎、鉚釘、電焊及二氧保護焊、拼接而成。表面噴漆處理
2-3設備外殼框架：4#角鋼（武鋼）
2-4設備內膽材料：采用優質SUS不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（太鋼）
2-5設備風道材料：SUS不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（太鋼）
2-6設備內部框架：采用4#槽鋼~6#槽鋼鋼焊接而成（武鋼）
2-7設備底部框架：采用4#槽鋼~6#槽鋼鋼焊接而成（武鋼）
2-8設備底部：設備底部安裝4個鐵腳作為設備的承重支撐。
四. 設備保溫材料及相關標準：
3-1保溫材料：填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。
3-2保溫厚度：各部位按照爐外溫升及節能考慮設計厚度100mm。
3-3導熱系數：導熱系數為0.0048 ∧m/℃
3-4表面溫升：按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃.
五. 涂裝處理方式及材料、顏色：
4-1處理方式：設備都經過拋光、防銹處理。
4-2涂裝材料：都使用符合國家規定環保涂裝材料
4-3涂裝材料：建議使用7035，如有特殊需要請?zhí)峁┥ň幪?hào)或顏色。

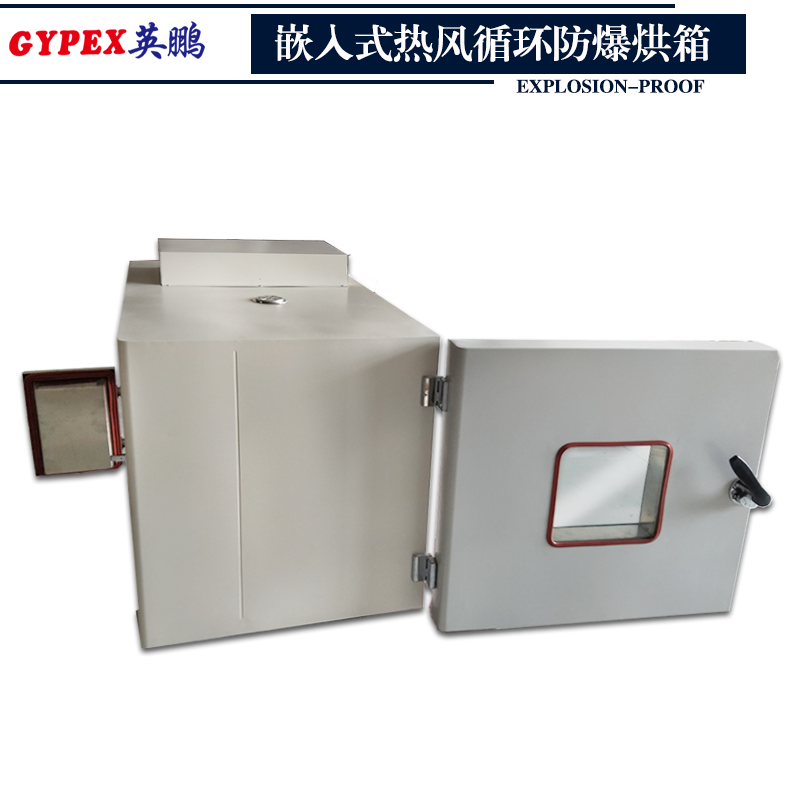

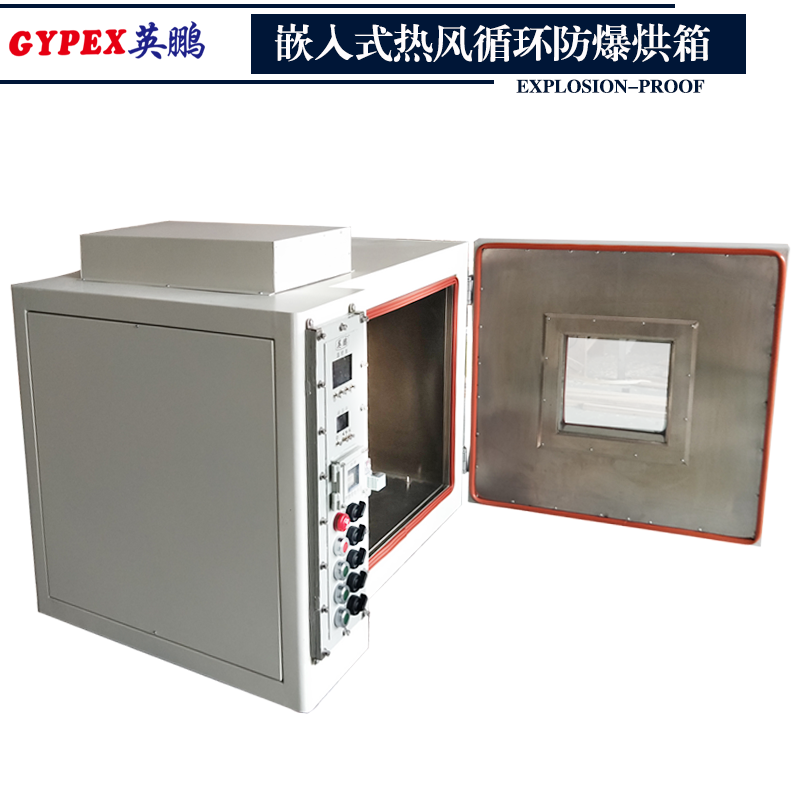

5. 設備門結構與制作方式：
5-1開門結構：單開門
5-2開門方式：從左向右開啟方式。
5-3制作方式：1.?門鎖采用方便式拉手。 2.?大門鉸鏈上下2套。
3. ?門面板及門框：Q235￡冷鋼板經防銹處理后并接而成。
4. ?門底板：SUS不銹鋼鋼板折彎、拼接、焊接、磨光處理。
5. ?門內骨架：Q235￡槽鋼、角鋼、方管等型鋼防銹處理后焊接而成
6. ?門保溫：高密度優質硅酸鋁棉保溫及礦棉保溫板充填而成。
7. ?綠色環保硅酸鋁盤根雙層四周壓迫壓緊。
六.進氣及排氣系統位置：
6-1進氣口：圓形孔徑60mm，位于設備底部。
6-2排氣口（手動調節）：孔徑60mm,安裝一個可調節的封頂，位于設備頂部。
6-3循環系統：1.?送風方式:強制對流水平循環送風. 2. ?風機功率:40W220V/50HZ*1
七.加熱系統及升溫時間:
7-1加熱元件:采用覆套式無塵化U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率1.8 KW/件共計2件。分1組加熱控制。連續使用壽命可達2萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。
7-2數量:2根
7-3安裝位置:位于設備側部風道內

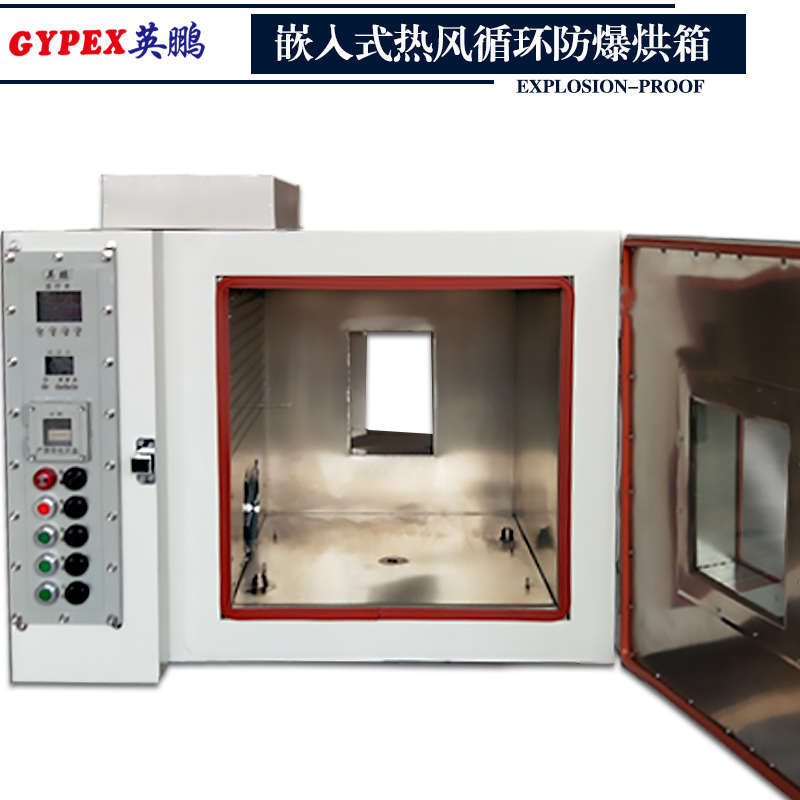

八.工作室配置：
8-1隔板:工作室配置隔板
8-2隔板分層：隔板均分2層
8-3隔板尺寸：440*540(mm）隔板承重50㎏
九.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V
9-1.溫度控制器：主控采用LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。
9-2.測溫裝置:一支K型溫度傳感裝置，測溫精確±1%FS。
9-3.時間設定裝置：HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度時即開始計時，當時間到達所設定范圍后即切斷加熱電源。
9-4.聲光報警裝置:APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。
9-5.開關及指示燈:采用翹板式開關,操作方便,簡單.
9-6.斷路器啟動:帶漏電保護的斷路器啟動，有效保護所有電器元件。
9-7.負載輸出:接觸器
9-8.接觸器：采用（正泰電器）
9-9.二級機械保護:符合消防之規范
9-10.其它保護:過載保護,過流保護,缺相保護 ,超溫保護等
十、設備適用范圍：
1、本產品適用于石油、化工、冶金、醫藥、紡織、食品、生物工程、制藥、危化品倉庫、涂料車間、醫療、實驗室、航天航程等強烈性環境中，有防爆要求的場所；
2、1區、2區危險氣體場所
3、IIA、IIB、IIC類T1-T4組性強烈氣體或蒸汽環境；
4、環境溫度：-5℃~+43℃。
十一、設備制造標準：
GB/T 3836.1-2021《爆炸性環境第1部分:設備 通用要求》
GB/T3836.2-2021《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》
GB/T3836.4-2021《爆炸性環境第4部分:由本質安全型“i”保護的設備》
GB/T 3836.15-2021《爆炸性環境 第15 部分:電氣裝置的設計、選型和安裝》
● 獲得國家防爆電氣產品質量監督檢頒發的防爆合格證
