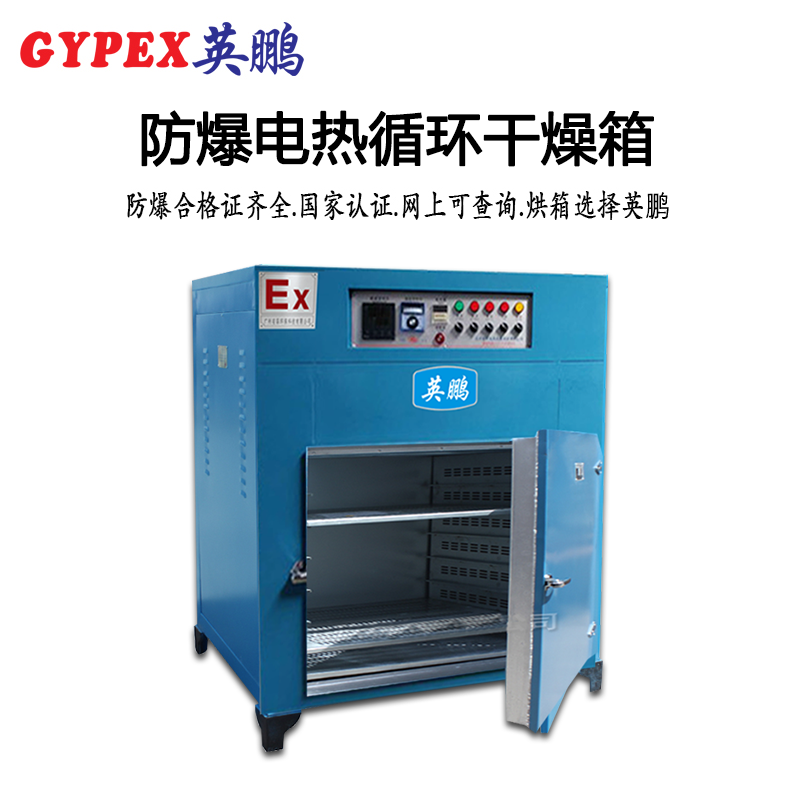

設備名稱： 熱風循環干燥箱型 電器控制箱位置 上部
設備型號： 工作溫度范圍：℃ RT~250℃
使用電壓： 380V/50HZ 客戶使用情況 產品預熱
加熱功率： 5KW/分1組加熱控制 控溫精度 ：℃ ±1℃
鼓風功率： 370W/380V*1 溫度均勻性：℃ ±2℃（空載恒溫狀態下）
1. 規格尺寸：
1-1設備內部尺寸： 500*600*750 （深*寬*高mm）
1-2設備外部尺寸： 700*960*1380以實物為準 （深*寬*高mm）
2. 設備制作材料及方式：（設備使用Q235材質均經過防銹處理。）
2-1設備組成部分： 箱體、風道、進氣、排氣、發熱元件、循環風機、電控系統等
2-2設備外殼材料： Q235冷鋼板，鈑金折彎、鉚釘、電焊及二氧保護焊、拼接而成。表面噴漆處理 厚度：1.2mm
2-3設備外殼框架： 8#角鋼（武鋼）
2-4設備內膽材料： SUS不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（武鋼）
2-5設備風道材料： SUS不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（武鋼）
2-6設備內部框架： 采用4#槽鋼~6#槽鋼焊接而成（武鋼）
2-7設備底部框架： 采用4#槽鋼~6#槽鋼焊接而成（武鋼）
2-8設備底部 采用4個鐵腳作為設備承重支撐。
3. 設備保溫材料及相關標準：
3-1保溫材料 填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。
3-2保溫厚度 各部位按照爐外溫升及節能考慮設計厚度100mm。
3-3導熱系數： 導熱系數為0.0048 ∧m/℃
3-4表面溫升： 按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃.
4. 涂裝處理方式及材料、顏色：
4-1處理方式： 設備都經過拋光、防銹處理。
4-2涂裝材料： 都使用符合國家規定環保涂裝材料
4-3涂裝材料： 箱體采用色卡編號RUL7035，如有特殊需要請?zhí)峁┥ň幪柣蝾伾?/span>
5. 設備門結構與制作方式：
5-1開門結構： 單開門， 搭扣拉手，使密封效果更好
5-2開門方式： 從左往右開啟。
5-3制作方式： 1.?門鎖采用搭扣拉手。
2.?大門鉸鏈上下2套。
3. ?門面板及門框：Q235￡冷鋼板經防銹處理后并接而成。
4. ?門底板：SUS 不銹鋼鋼板折彎、拼接、焊接、磨光處理。
5. ?門內骨架：Q235￡槽鋼、角鋼、方管等型鋼防銹處理后焊接而成
6. ?門保溫：高密度優質硅酸鋁棉保溫及礦棉保溫板充填而成。
7. ?綠色環保硅耐膠四周壓迫壓緊。
6.進氣及排氣系統位置：
6-1進氣口 電機軸孔進氣，位于設備頂部。
6-2排氣口（手動調節） 在設備二側安裝二個封頂為排氣，可調節。
6-3循環系統： 1.?送風方式:強制對流水平循環送風.
2. ?風機功率:370W380V/50HZ*1
7.加熱系統及升溫時間:
7-1加熱元件: 采用覆套式不銹鋼U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率5KW/件共計一組。分1組加熱控制。連續使用壽命可達2萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。
7-2數量: 6根
7-3安裝位置: 位于設備側部風道內
8.工作室配置
8-1配置隔板 工作室內部配置4層隔板，材質采用304不銹鋼板折彎焊接而成
8-2隔板承重 隔板承重在30㎏左右（如要增加承重，價格另議）
9.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V
9-1.溫度控制器 主控采用LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。
9-2.測溫裝置: 二支K型溫度傳感裝置
9-3.時間設定裝置： HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度
時即開始計時，當時間到達所設定范圍后即切斷加熱電源。
9-4.聲光報警裝置: APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。
9-5.開關及指示燈: 采用自吸式開關,操作方便,簡單.
9-6.斷路器啟動: 帶漏電保護的斷路器啟動，有效保護所有電器元件。
9-7.負載輸出: 采用接觸器及固態繼電器輸出，有效的保護電氣元器件壽命，和使用功能
9-8.接觸器 采用（正泰電器）
9-9.二級機械保護: 符合消防之規范
9-10.其它保護: 過載保護,過流保護,缺相保護 ,超溫保護等
10主要電器品牌: 本公司所配置電氣均符合國家標準，采購渠道正規。
10-1主控表: 智能溫控儀表（廈門宇電）
10-2超溫保護 正泰
10-3報警器： 正泰
10-4傳感器: 選用臺灣WELL高精度傳感器。
10-5開關指示燈: 采用上海天逸。
二、設備適用范圍：
1、本產品適用于石油、化工、冶金、醫藥、紡織、食品、生物工程、制藥、?；穫}庫、涂料車間、醫療、實驗室、航天航程等強烈性環境中，有防爆要求的場所；
2、1區、2區危險氣體場所
3、IIA、IIB、IIC類T1-T4組性強烈氣體或蒸汽環境；
4、環境溫度：-5℃~+43℃。
三、設備制造標準：
GB/T 3836.1-2021《爆炸性環境第1部分:設備 通用要求》
GB/T3836.2-2021《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》
GB/T3836.4-2021《爆炸性環境第4部分:由本質安全型“i”保護的設備》
GB/T 3836.15-2021《爆炸性環境 第15 部分:電氣裝置的設計、選型和安裝》
● 獲得國家防爆電氣產品質量監督檢頒發的防爆合格證
因此本防爆干燥箱可以用于有防爆要求或可能存在ⅡA、ⅡB、ⅡC類，TI~T4組可燃性氣體、蒸氣與空氣混合形成的爆炸危險場所。
